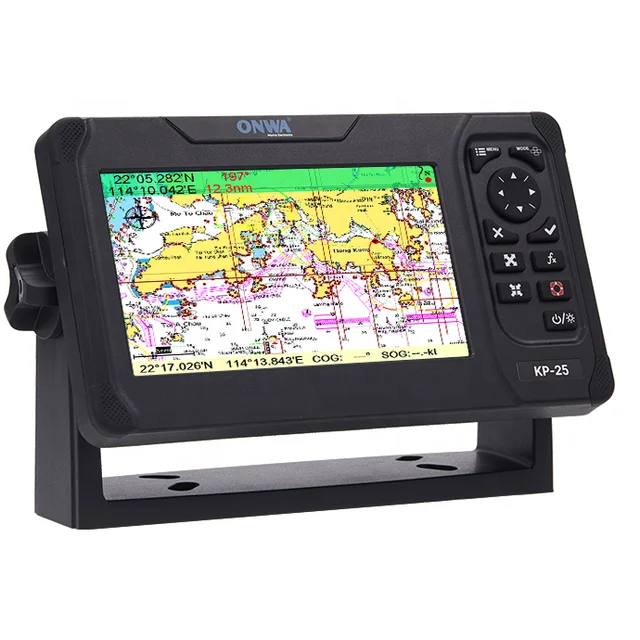

5" GPS-sjökortsplotter med inbyggd ekolod och klass B+ AIS-transponder

Markörzoom, bottenzoom och bottenlåsexpansion

Visa förflyttningshastighet

Rader/TX:Frys, 1/8, 1/4, 1/2, 1/1, 2/1, 4/1, 6/1,8/1 och 10/1

Sändningsfrekvens

50 och 200 kHz (växelvis överförd)

Uteffekt

600W

Pulslängd/TX-hastighet

Displayens slutdjup (m)

5

10

20

40

80

150

200

300

600

1000

Pulslängd 200K(µs)

120

220

320

520

920

1020

1020

1020

1020

1020

Pulslängd 50K(µs)

170

270

370

570

970

1070

1070

1070

1070

1070

Sändningshastighet (puls/min)

2000

1333

706

353

171

98

75

53

38

27

TX-period (millisekund)

30

45

85

170

350

610

800

1120

1580

2200

Interferensavvisare

Avvisar oönskade signaler genom att jämföra senaste och nuvarande ekon i styrka.

Larm

Fisk- och bottenlarm,

Temperaturlarm (sensor krävs)

NMEA0183 Mening stöds

INMATNING

(Autoscan Baudrate)

GGA, GLL, GSA, GSV, RMC, HDG, HDM, HDT

VTG, ZDA, MTW, VWR, VWT, MWD, VPW, VHW

TLL, TTM, VDO, VDM, GNS, MTA

RMA, DBT, DPT, MWV, BWC, XTE, ZDL, WPL, AAM,

APB, BOD, RMB, DSC, MDA, RPM, XDR

PRODUKTION

Baudrate: Valbar 4800, 9600, 19200, 38400

GGA, GLL, RMC, GSA, GSV, AAM, APA

APB, BOD, BWC, BWR, DBT, DPT, HDT

MTW, RMB, TLL, VTG, WPL, XTE, ZDA

ZTG, ZDL, MWD, VPW, VWR, VWT

OUTPUT för autopilot

APA, APB, BOD, XTE

Strömförsörjning

10,5 till 34VDC, strömdrain <1,0A vid 12V

FYSISK

Storlek

143,1 mm(H)X215,3mm(B)X63,1mm(D)

Vikt

1,0 kg

Skärm:

5-tums Color TFT dayview LCD, 800×480 pixlar

Impregnering

Displayenhet (Frontpanel): IP66

Antennenhet: IP66

Temperaturvariation

Displayenhet: -15℃ till +55℃

Antennenhet: -25℃ till +70℃

Utrustningslista

Skärm

Snabb manual

GPS Patch-antenn med 4m kabel (SMA-kontakt)

Monteringsfästen

Standardtillbehörspaket
